¿Qué es un camión volquete de base poco profunda y por qué es importante?

A volquete de camión de cimentación poco profunda Es una plataforma hidráulica basculante para vehículos cuya profundidad del foso de cimentación está limitada al espesor de la propia plataforma, en lugar de a la altura total de la estructura basculante. Debido a que el foso de soporte sólo necesita ser tan profundo como el marco de la plataforma, se reducen los trabajos de excavación en el sitio, vertido de concreto y refuerzo, por lo que, según el fabricante, este diseño reduce los costos de ingeniería civil en más de un 60 por ciento en comparación con un volquete de camión de foso profundo convencional. Este artículo explica cómo funciona el diseño de camión volquete de cimentación poco profunda, qué datos respaldan sus ventajas de costo y seguridad, cómo se compara con los sistemas convencionales de pozo profundo y qué deben buscar los compradores al adquirir este tipo de equipo de un fabricante de camión volquete.

¿Qué es un camión volquete de base poco profunda?

Un camión volquete, a veces escrito como camión volquete o volquete de vehículo, es una pieza de equipo de carga y descarga que levanta e inclina un camión, remolque o contenedor cargado para que el material a granel pueda descargarse por gravedad en una tolva, foso o estación receptora. Las instalaciones tradicionales de volquetes de camiones se basan en un pozo de cimentación profundo que alberga el marco basculante, los cilindros hidráulicos y la estructura de contrapeso debajo del nivel del suelo, lo que generalmente requiere varios metros de excavación, provisiones de drenaje y trabajo de concreto estructural antes de que se pueda instalar el equipo mecánico.

el volquete de camión de cimentación poco profunda El diseño cambia esta relación entre el equipo y las obras civiles que lo rodean. En lugar de hundir el marco basculante en un foso profundo, la plataforma se asienta sobre una base poco profunda cuya profundidad corresponde únicamente al espesor de la propia estructura de la plataforma. Los cilindros hidráulicos, el sistema de sincronización y las patas de soporte están diseñados para que el movimiento de elevación e inclinación se produzca en gran medida por encima del nivel del suelo, razón por la cual esta configuración a veces se denomina volquete de camión sobre el suelo o de foso bajo.

Este enfoque es particularmente relevante para instalaciones en las industrias de procesamiento de acero, productos químicos, cemento, carbón, granos, petróleo y alimentos, donde las estaciones de descarga de camiones y contenedores a menudo se agregan a patios existentes que no fueron diseñados originalmente para albergar excavaciones de pozos profundos, niveles freáticos elevados o conflictos de servicios públicos subterráneos.

Cómo el diseño del pozo poco profundo reduce los costos de ingeniería civil

Antes de mirar el cuadro a continuación, es útil comprender por qué la profundidad de los cimientos es el mayor factor del costo de ingeniería civil en un proyecto de camión volquete. Cada metro adicional de profundidad del pozo aumenta el volumen de tierra que debe excavarse y retirarse, la cantidad de concreto estructural necesario para retener las paredes del pozo y la complejidad de los sistemas de drenaje y drenaje necesarios para mantener el pozo seco. Los pozos más profundos también amplían los cronogramas de construcción, ya que la excavación, el apuntalamiento, la impermeabilización y el curado deben completarse en secuencia antes de que se pueda instalar el equipo mecánico. Por esta razón, los fabricantes que rediseñan el mecanismo de inclinación para que funcione dentro de un pozo poco profundo están apuntando directamente al componente de costo más grande de la instalación general. El siguiente cuadro ilustra cómo se compara un camión volquete de cimentación poco profundo con un diseño de pozo profundo convencional en términos de costo relativo de ingeniería civil.

el donut chart above sets the conventional deep-pit truck dumper foundation at a baseline of 100 percent of civil engineering cost and shows the shallow foundation truck dumper consuming only a fraction of that baseline. The dark red arc represents the remaining cost share after adopting the shallow pit design, while the light pink arc represents the portion of cost that is eliminated. According to the manufacturer's engineering specifications, the shallow foundation configuration reduces civil construction cost by up to 70 percent, since the excavation depth is limited to the thickness of the platform rather than the full height of the tipping frame. This reduction is driven primarily by the elimination of deep excavation, reduced concrete volume for retaining structures, and a shorter dewatering and curing period before installation can proceed. A smaller pit also reduces the amount of structural steel needed for shoring during construction, which further compounds the savings on the civil works side of the project. For plant operators working with existing yards, a shallower pit reduces the likelihood of encountering buried utilities, cable trenches or high groundwater tables that commonly complicate deep excavation projects. The reduced footprint below grade also shortens the overall installation timeline, since civil contractors can complete the shallow pit and pour the supporting slab in a fraction of the time required for a deep foundation. This time saving is particularly valuable for facilities that need to bring a new truck unloading station into service quickly, such as during a plant expansion or a seasonal harvest period in grain and food processing operations. Because less excavation is required, the amount of spoil that must be trucked off site and disposed of is also reduced, which has a secondary benefit for sites with limited space for temporary soil storage. Taken together, these factors explain why the shallow foundation truck-dumper concept is positioned as a practical alternative for projects where deep pit construction is costly, slow, or constrained by site conditions.

Comparación de profundidad de excavación para cimentaciones de volquetes de camiones

La profundidad de los cimientos es la dimensión física que en última instancia genera la mayoría de las diferencias de costos y cronogramas descritas en la sección anterior, por lo que es útil visualizarla directamente. En un camión volquete convencional, el foso debe ser lo suficientemente profundo como para albergar el marco inclinable completo, la carrera del cilindro hidráulico y la estructura de contrapeso, lo que normalmente coloca el fondo del foso muy por debajo del nivel circundante. En un camión volquete de cimentación poco profundo, la profundidad del foso está limitada al espesor de la estructura de la plataforma, ya que el mecanismo de inclinación opera en gran medida al nivel del suelo o por encima de él. El gráfico de barras horizontales a continuación expresa esta diferencia utilizando un índice de profundidad de excavación relativa, donde el diseño convencional se trata como punto de referencia y el diseño de cimentación poco profunda se muestra como un pozo proporcionalmente menos profundo.

En el gráfico anterior, la barra roja oscura más larga representa el índice de profundidad de excavación de un camión volquete de pozo profundo convencional, que se establece en 100 para que sirva como valor de referencia para la comparación. La barra más corta directamente debajo representa el camión volquete de cimentación poco profunda, cuyo índice de profundidad de excavación se sitúa aproximadamente en 30 en la misma escala relativa, consistente con la afirmación del fabricante de que la profundidad del pozo corresponde sólo al espesor de la plataforma. Esta brecha visual entre las dos barras es la razón física detrás de la reducción de costos que se muestra en el gráfico de anillos anteriormente en este artículo, ya que menos profundidad se traduce directamente en menos volumen de excavación, menos concreto y menos tiempo dedicado a apuntalamiento y drenaje. Una excavación menos profunda también reduce el perfil de riesgo de la fase de construcción en sí, porque los trabajadores pasan menos tiempo en espacios confinados bajo el nivel del suelo y las paredes del pozo requieren menos soporte temporal durante el vertido. Para los ingenieros de sitio que evalúan un camión volquete para la descarga de carga a granel, esta comparación de profundidad es a menudo el primer filtro práctico utilizado al decidir si un diseño de cimentación de pozo profundo o poco profundo es factible para una ubicación determinada. Los sitios con un nivel freático alto, tuberías subterráneas existentes o acceso limitado a la excavación frecuentemente encuentran que un camión volquete de cimentación poco profunda es la única opción realista sin una remediación extensa y costosa del sitio. Por el contrario, los sitios con amplio espacio, bajo nivel de agua subterránea y sin conflictos de servicios públicos enterrados aún pueden elegir un diseño de pozo profundo si las consideraciones de diseño de la planta lo hacen preferible, ya que ambas configuraciones siguen siendo enfoques de ingeniería válidos dependiendo de las condiciones del proyecto. El índice de profundidad relativa utilizado en esta tabla pretende ser una comparación ilustrativa basada en el principio de espesor de plataforma descrito por el fabricante, en lugar de una medición exacta para cualquier instalación específica, ya que las dimensiones reales del pozo varían según el modelo, la capacidad y la revisión de ingeniería específica del sitio. Los compradores que evalúen un camión volquete para sus propias instalaciones deben solicitar al proveedor planos de cimentación específicos del proyecto para que los requisitos exactos de excavación puedan confirmarse con las condiciones locales del suelo.

Características básicas de ingeniería de un camión volquete de base poco profunda

Más allá del pozo poco profundo, varias características de ingeniería trabajan juntas para hacer que este tipo de camión volquete sea seguro, estable y eficiente para operar a diario. Estas características son particularmente relevantes para los gerentes de planta que comparan la compra de un camión volquete con consideraciones de seguridad y mantenimiento a largo plazo, en lugar de considerar solo el costo de instalación inicial.

• Sistema de estabilidad síncrona del cilindro de aceite de alta precisión : mantiene ambos lados de la plataforma basculante moviéndose al unísono, lo que mejora la seguridad, reduce la vibración durante la operación, reduce el impacto mecánico en los cilindros de aceite y extiende la vida útil de los cilindros.
• Dispositivo de fijación de rueda de retención totalmente automático. : asegura las ruedas del camión automáticamente para que el operador no tenga que caminar hacia el área de descarga polvorienta para arreglar el vehículo manualmente, lo que permite una operación remota simple, segura y eficiente.
• Cilindros y bombas hidráulicas importadas. : seleccionados entre marcas internacionales establecidas por su confiabilidad y una larga vida útil bajo ciclos repetidos de carga e inclinación.
• Capacidad de control no tripulado : permite al conductor del camión completar la operación de descarga de forma independiente, sin necesidad de un operador profesional dedicado en el sitio para cada ciclo.
• Diseño estructural de cimientos poco profundos. : limita la profundidad del pozo al espesor de la plataforma, que es la característica estructural central detrás de la reducción de costos de ingeniería civil analizada anteriormente en este artículo.

else features are designed to work together rather than in isolation. For example, the synchronous stability system reduces mechanical stress during each tipping cycle, which in turn supports the long service life claimed for the imported cylinders and pumps, while the automatic retaining wheel device and unmanned control capability reduce the number of operators required to be physically present in the loading zone during each cycle.

Descripción estructural tridimensional de la plataforma del camión volquete

Para facilitar la visualización del concepto de cimentación poco profunda, el siguiente diagrama isométrico muestra los principales elementos estructurales de una plataforma de volquete de camión en una vista tridimensional simplificada. En lugar de mostrar las dimensiones de ingeniería exactas, el diagrama pretende ilustrar cómo la plataforma, las patas de soporte hidráulicas, la bisagra pivotante y la losa de cimentación poco profunda se relacionan entre sí en el espacio. Las etiquetas señalan las cuatro zonas estructurales que se describieron anteriormente en este artículo: la plataforma basculante donde se asienta el camión o contenedor, las patas del cilindro hidráulico que proporcionan la fuerza de elevación, la bisagra pivotante en la base de la rampa y la losa de cimentación poco profunda que reemplaza un pozo excavado profundo.

En la vista isométrica de arriba, la superficie de color rojo oscuro representa la plataforma sobre la que descansa el camión o contenedor durante la carga y descarga, y es esta superficie la que se inclina en su ángulo de trabajo cuando los cilindros hidráulicos se extienden. Las dos patas de soporte verticales debajo de la plataforma albergan los cilindros hidráulicos importados que se describen en la sección de características del producto, y su extensión sincronizada es lo que mantiene la plataforma nivelada y estable a medida que se eleva. En la base de la rampa, la bisagra pivotante permite que el borde inferior de la plataforma permanezca en contacto con el nivel del suelo mientras la sección superior se eleva, que es el detalle mecánico que hace posible un movimiento de vuelco sobre el suelo sin un foso profundo. La losa sombreada debajo de la estructura representa la base poco profunda en sí, y su profundidad corresponde únicamente al espesor de la estructura de la plataforma en lugar de extenderse hacia abajo para acomodar el mecanismo de inclinación completo, que es el principio central de ingeniería detrás de esta categoría de productos. Este diagrama es una representación simplificada con fines ilustrativos y no reemplaza los dibujos estructurales específicos del proyecto, que siempre deben obtenerse del fabricante antes de comenzar la construcción.

Atributos de diseño de rendimiento y seguridad

Los costes de ingeniería civil son sólo una parte de la decisión a la hora de seleccionar un camión volquete, ya que la seguridad operativa diaria y la fiabilidad a largo plazo son igualmente importantes para los directores de planta. El siguiente gráfico de radar traduce las características de diseño descritas anteriormente en una clasificación ilustrativa simple en cinco atributos, basada en las características de diseño declaradas por el fabricante en lugar de una prueba de laboratorio independiente. Su objetivo es dar una idea cualitativa de dónde concentran sus beneficios las opciones de diseño, en lugar de representar un punto de referencia numérico preciso frente a cualquier estándar externo. Cada eje del gráfico corresponde a una de las características de ingeniería ya analizadas en la sección de características del producto anterior. Al leer el gráfico desde el centro hacia afuera, un punto más cercano al borde indica un mayor énfasis en ese atributo de diseño en particular.

A lo largo del eje de seguridad operativa, el camión volquete de cimentación poco profundo se coloca hacia el borde exterior del gráfico porque el dispositivo de fijación automática de las ruedas elimina la necesidad de que un operador se acerque a un vehículo cargado en una zona de descarga polvorienta. El eje de vida útil de los cilindros refleja la combinación del sistema de estabilidad síncrona y el uso de cilindros y bombas importados, los cuales se describen como contribuyentes a una vida útil más larga de los componentes hidráulicos. El eje del nivel de automatización refleja la capacidad de control no tripulado, que permite al conductor del camión operar el equipo directamente sin que haya un operador dedicado presente para cada ciclo. El eje de control de vibración refleja el papel del sistema de estabilidad síncrono al mantener la plataforma nivelada durante la elevación, lo que reduce el impacto mecánico transmitido a los cilindros y la estructura de soporte. El eje de simplicidad de mantenimiento refleja una combinación de menos piezas móviles expuestas debajo del nivel del suelo, debido a la base poco profunda, y la filosofía de diseño general de reducir la intervención manual durante los ciclos operativos normales. Debido a que el pozo en sí es menos profundo, la inspección y el mantenimiento de rutina del área de los cimientos generalmente son más accesibles que en una instalación de pozo profundo, donde los técnicos pueden necesitar descender a un espacio confinado para inspeccionar los elementos estructurales. Vale la pena repetir que este gráfico de radar es una ilustración cualitativa de las prioridades declaradas del diseño en lugar de un resultado de prueba certificado, y los ingenieros de planta que evalúan un modelo de camión volquete específico deben solicitar la hoja de datos técnicos del fabricante y, cuando corresponda, informes de inspección de terceros para el modelo exacto bajo consideración. Los lectores que comparen varios proveedores deben tratar este tipo de gráfico como un punto de partida para formular preguntas técnicas detalladas y no como una base final para tomar decisiones de adquisición por sí solo.

Reducción de costos de construcción civil de un vistazo

Debido a que el costo de ingeniería civil es la cifra que se cita con más frecuencia cuando se habla de volquetes de camiones con cimentaciones poco profundas, es útil presentarlo una vez más en un formato de calibre dedicado que resuma toda la discusión en una sola imagen. El siguiente indicador muestra el logro de reducción de costos informado para el diseño de cimentación poco profunda en relación con una instalación convencional en pozo profundo, expresado como un porcentaje de la cifra máxima a la que hace referencia el fabricante. Este cuadro está destinado a funcionar como un resumen de referencia rápida para los lectores que desean obtener el número del titular sin leer el desglose completo de los costos discutido anteriormente en el artículo. La posición de la aguja corresponde directamente al rango de reducción indicado por el fabricante de aproximadamente 60 a 70 por ciento dependiendo de las condiciones del proyecto.

el needle in this gauge chart points close to the upper portion of the scale, illustrating that the manufacturer's reported reduction of up to 70 percent represents a substantial share of the theoretical maximum on this illustrative 0 to 100 percent scale. This single figure summarizes everything discussed in the earlier sections of this article: less excavation depth translates into less concrete, less shoring, less dewatering, and a shorter overall construction schedule before the truck dumper can be commissioned. For budget planning purposes, procurement teams can use this figure as a starting reference point when comparing quotations for civil works between a conventional deep-pit truck dumper and a shallow foundation truck dumper on the same site. It is important to note that the exact percentage achieved on any individual project depends on local soil conditions, the depth of the water table, the specific model and capacity selected, and the civil contractor's own pricing, so the 60 to 70 percent range should be treated as a representative figure rather than a guaranteed outcome for every installation. Even accounting for this variability, the direction of the saving is consistent across projects, since the underlying engineering principle, limiting pit depth to platform thickness, applies regardless of site-specific conditions. Facilities considering a new truck unloading station, or looking to replace an aging deep-pit dumper, may find that the shallow foundation approach shortens the time between project approval and commissioning, since civil works are typically the longest lead-time item in this type of installation. For multinational operators managing several plants across different regions, standardizing on a shallow foundation truck-dumper design can also simplify civil engineering specifications across sites with varying soil and groundwater conditions, since the foundation requirement is less sensitive to those variables than a deep-pit design would be.

Industrias típicas que utilizan volquetes de camiones con cimientos poco profundos

Los equipos de volcado de camiones, incluida la configuración de cimentación poco profunda, se utilizan en una variedad de industrias de manipulación de materiales a granel donde es necesario descargar camiones, remolques o contenedores de forma rápida y segura. La siguiente tabla resume algunos de los sectores donde habitualmente se aplica este tipo de equipos, junto con el tipo general de material que se suele manipular en cada caso.

Debido a que las necesidades de descarga difieren entre estas industrias, un camión volquete a menudo se especifica junto con otros equipos de carga y descarga automática, como volquetes laterales, equipos de carga de automóviles y aletas de contenedores, de modo que un solo sitio pueda manejar múltiples tipos de vehículos y contenedores a través de la misma estación de descarga.

Elección de un fabricante de volquetes de camión con base poco profunda

Al evaluar a un fabricante o mayorista de volquetes para un proyecto de cimentación poco profunda, los compradores generalmente miran más allá del ahorro de costos principal y revisan varios factores adicionales antes de tomar una decisión de abastecimiento. La siguiente lista resume los puntos principales que los equipos de adquisiciones e ingeniería comúnmente evalúan al comparar proveedores de equipos de carga y descarga automática.

1. Si el proveedor puede proporcionar planos estructurales y de cimientos específicos del proyecto en lugar de solo dimensiones genéricas de marketing.
2. el brand and specification of the hydraulic cylinders and pumps used in the system, since these components directly affect long-term reliability.
3. Si el dispositivo de fijación de la rueda de retención y el sistema de control admiten operación no tripulada o remota adecuada al modelo de dotación de personal del comprador.
4. el manufacturer's track record and experience across the buyer's specific industry, whether that is steel, chemical, cement, coal, grain or food processing.
5. Experiencia en exportación y capacidad de soporte postventa para compradores ubicados fuera del país de origen del fabricante.

Trabajar en esta lista de verificación con una lista corta de proveedores o mayoristas de volquetes ayuda a garantizar que el equipo finalmente seleccionado coincida tanto con las limitaciones de ingeniería civil del sitio como con los requisitos operativos diarios de la planta.

Acerca de Jiangsu Zhengding Intelligent Equipment Co., Ltd.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. es una empresa nacional de alta tecnología dedicada principalmente a la investigación, el desarrollo y la fabricación de equipos de logística inteligente. La empresa ofrece soluciones sistemáticas para la carga y descarga automática de automóviles y contenedores para clientes de diferentes industrias. Ofrece de todo corazón a los usuarios varios tipos de equipos de carga y descarga automática, incluidos volquetes traseros, volquetes laterales, equipos de carga de automóviles y volcadores de contenedores, y es una de las empresas con una gama relativamente completa de equipos de carga y descarga automática para automóviles y contenedores en China.

el company's products are widely used in the steel, chemical, cement, coal, grain, oil and food industries, and are exported to Japan, Brazil, Egypt, Pakistan, India, the Middle East and Southeast Asian countries. The annual sales volume and technical performance of its automatic loading and unloading equipment for cars are in a leading position in China, and typical international users include Budweiser, Heineken, Buhler Group, Wilmar International, Cargill, DuPont, Louis Dreyfuss, Charoen Pokphand Group and Saint-Gobain Group.

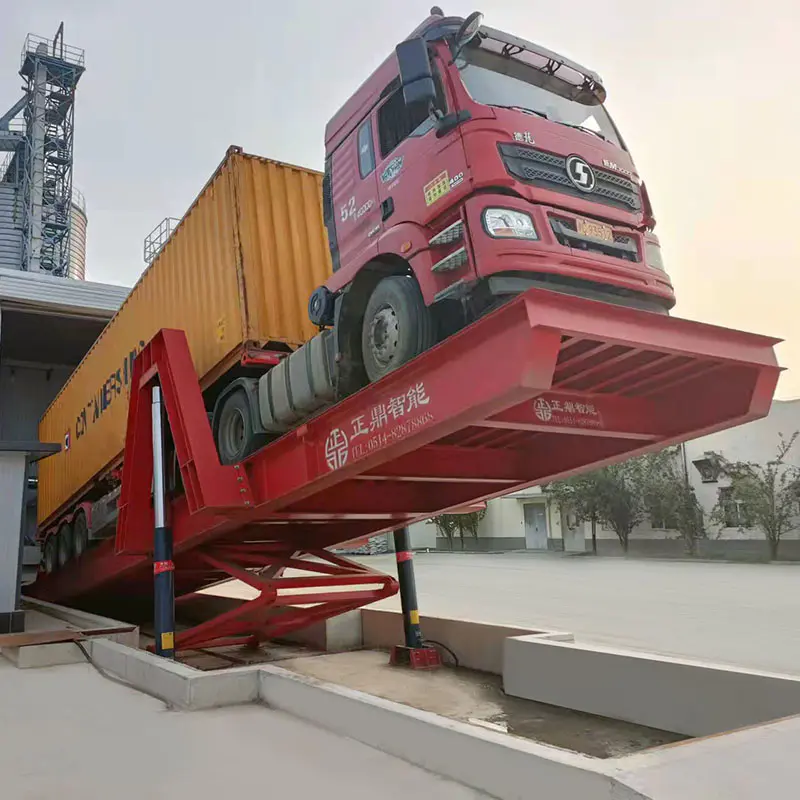

el image above shows a shallow foundation truck dumper lifting a loaded truck and container trailer during an unloading cycle, illustrating how the platform rises above grade while the supporting foundation beneath it remains shallow, consistent with the platform-thickness design principle described throughout this article.
